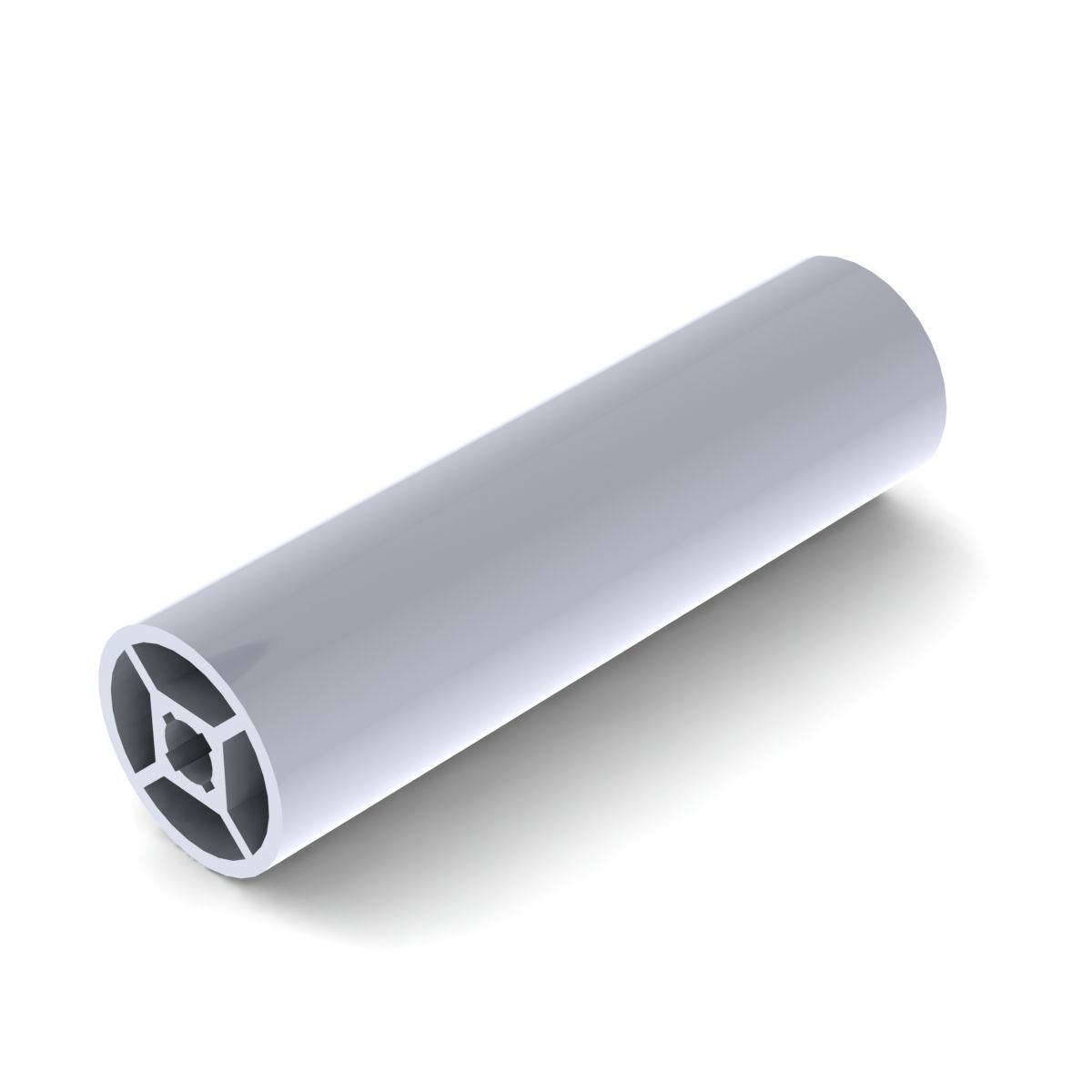

Aluminiowy profil okrągły 28 mm
Aluminiowy profil okrągły 28 mm ma rdzeń 7,3 mm, w którym po wcześniejszym użyciu gwintownika można umieścić śrubę M8. System rur 28 mm idealnie nadaje się do łączenia prowadnic rolkowych z systemem konstrukcyjnych profili aluminiowych. Co więcej, system profili okrągłych możesz zastosować nie tylko w kombinacji tych 2 systemów lecz różnych innych projektach. Rury aluminiowe anodowane.
Plik 3D
Oto plik do pobrania dla tego produktu. Kliknij w ikonę, aby pobrać plik.
 |
|
Wykończenie powierzchni |
|
|
Anodowane wykończenie powierzchni |
E6EV1 (srebrny) 10-15 µm |
|
Certyfikacja profili aluminiowych |
|
|
Certyfikat specyfikacji materiałowej |
3.1 na zapytanie |
|
Właściwości mechaniczne |
|
|
Materiał |
EN-AW 6063 |
|
Wyżarzanie |
T66 |
|
Granica sprężystości |
Rp0.2>=200 [N/ mm2] |
|
Wytrzymałość na rozciąganie |
Rm>=245 [N/ mm2] |
|
Pełzanie |
A >= 8 [%] |
|
Pełzanie |
A5 0mm>= 6 [%] |
|
Twardość |
>= 80 [HB] |
|
Specyfikacja techniczna |
|
|
Przekrój poprzeczny |
267,40 [mm2] |
|
Środek masy X |
14,00 [mm] |
|
Środek masy Y |
14,00 [mm] |
|
Geometryczne momenty bezwładności |
Ix 16168,00 [mm4] |
|
Geometryczne momenty bezwładności |
IY 16168,00 [mm4] |
|
Współczynnik wytrzymałości przekroju na zginanie |
Wx 1156,20 [mm3] |
|
Współczynnik wytrzymałości przekroju na zginanie |
Wy 1156,20 [mm3] |
|
Waga nominalna |
0,725 [kg/m] |
