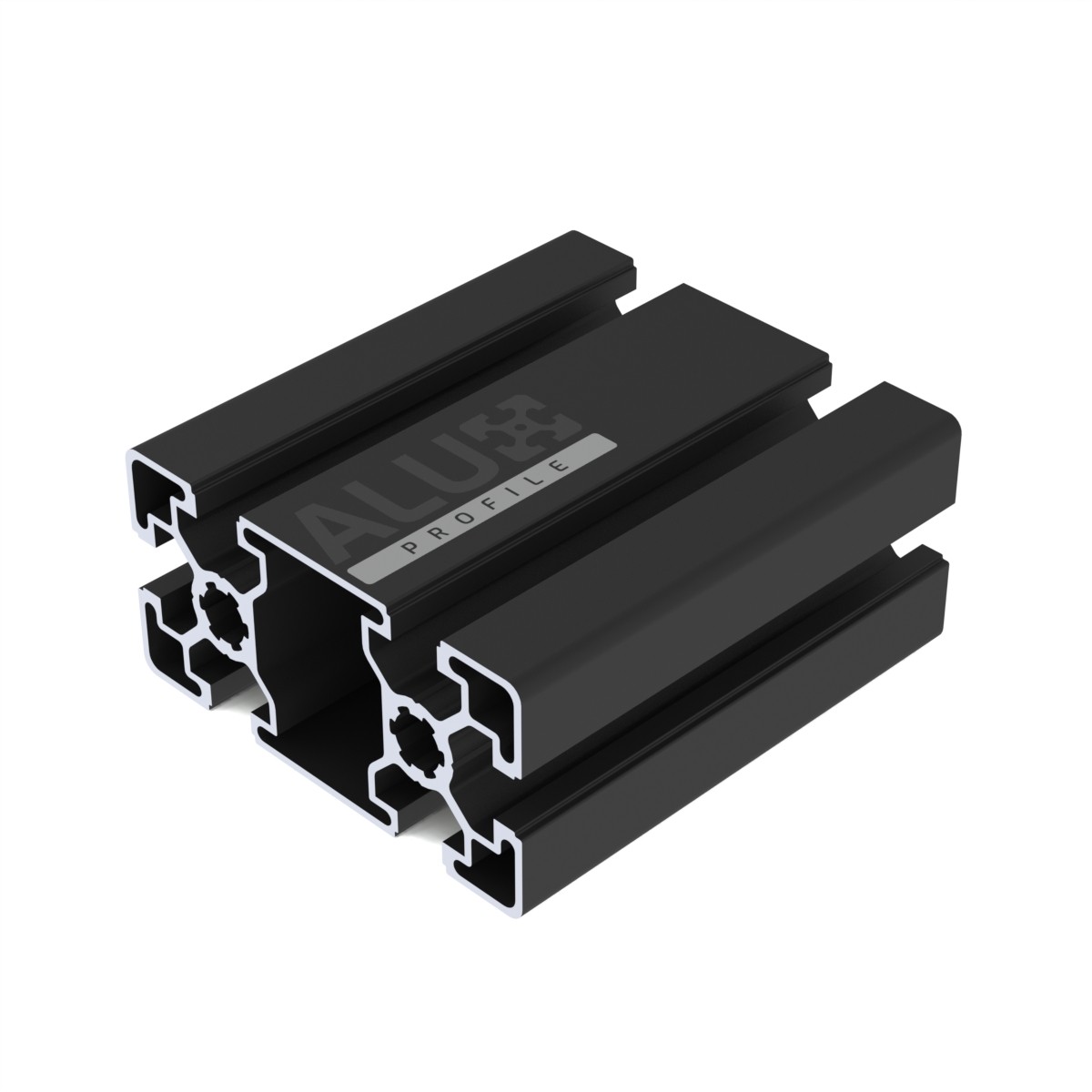

Profil aluminiowy 4590 czarny

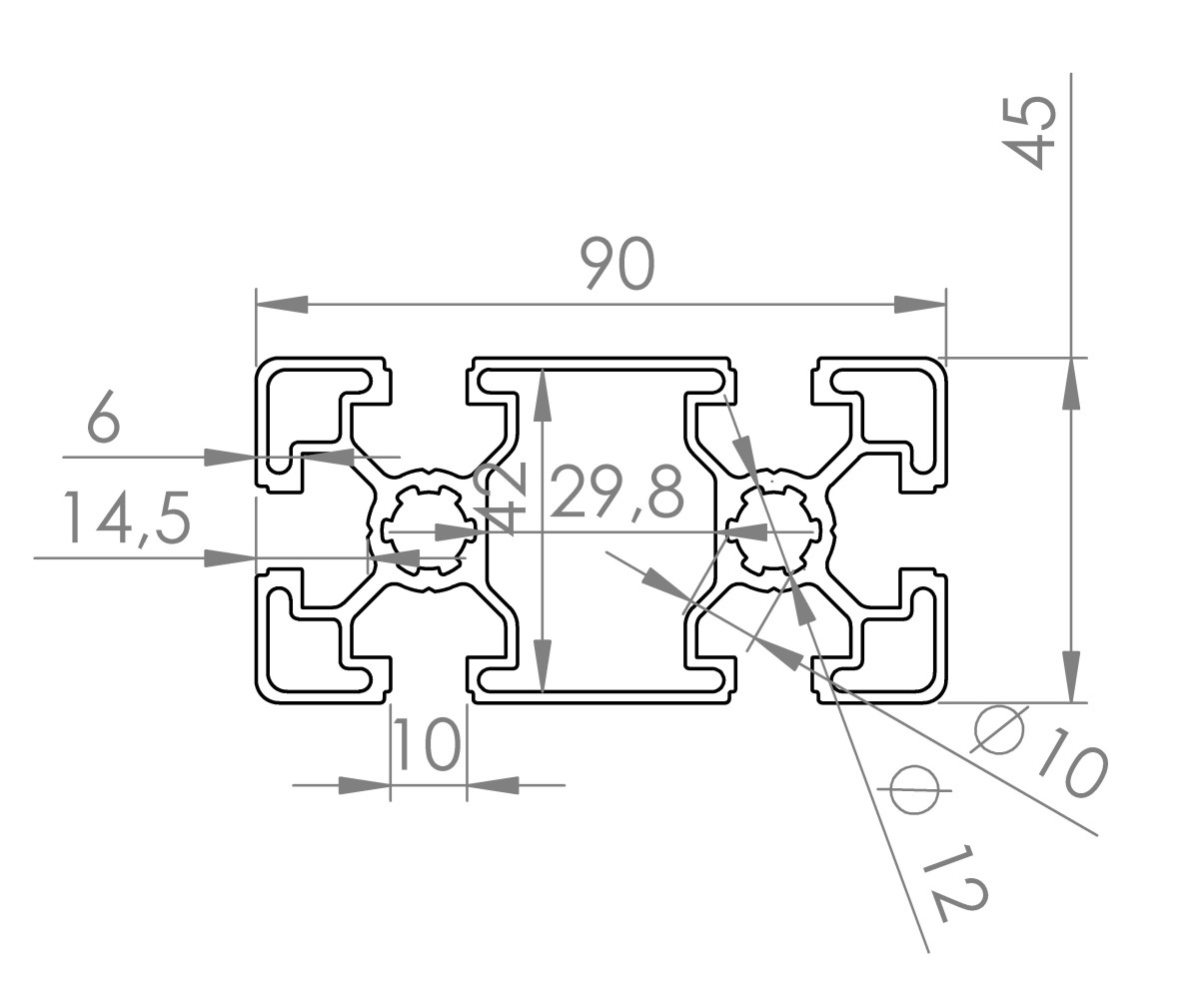

Konstrukcyjny profil aluminiowy Alux 45x90 ma szerokość 45 mm i wysokość 90 mm. Profil systemowy ma 6 szczeliny o szerokości 10 mm. Głębokość rowka T wynosi 14.5 mm. Na obu końcach profilu znajduje się otwór ⌀10 mm, w którym po wcześniejszym użyciu gwintownika możesz umieścić śrubę M12. Profile są anodowane na czarno.
Nasze aluminiowe profile konstrukcyjne serii 45 są kompatybilne z profilami sytemu BSB, BSP, B-Type, Bosch.
|
System profili aluminiowych |
BOSCH, BSB, BSP, B-Type |
|
Rowek profilu aluminiowego |
10mm |
|
Seria profilu aluminiowego |
45mm |
|
Rozmiar profilu aluminiowego |
45x90 mm |
|
Rozmiar rowka |
10mm -0/+0,3mm |
|
Rdzeń profilu aluminiowego |
10mm -0.2/+0.2mm |
|
Cięcie profilu aluminiowego |
-1/+1mm |
Plik 3D
Oto plik do pobrania dla tego produktu. Kliknij w ikonę, aby pobrać plik.
 |
4590.step |
|
Wykończenie powierzchni |
|
|
Anodowane wykończenie powierzchni |
E6C35 (czarny) 10-15 µm |
|
Certyfikacja profili aluminiowych |
|
|
Certyfikat specyfikacji materiałowej |
3.1 na zapytanie |
|
Właściwości mechaniczne |
|
|
Materiał |
EN-AW 6063 |
|
Wyżarzanie |
T66 |
|
Granica sprężystości |
Rp0.2>=200 [N/ mm2] |
|
Wytrzymałość na rozciąganie |
Rm>=245 [N/ mm2] |
|
Pełzanie |
A >= 8 [%] |
|
Pełzanie |
A5 0mm>= 6 [%] |
|
Twardość |
>= 80 [HB] |
|
Specyfikacja techniczna |
|
|

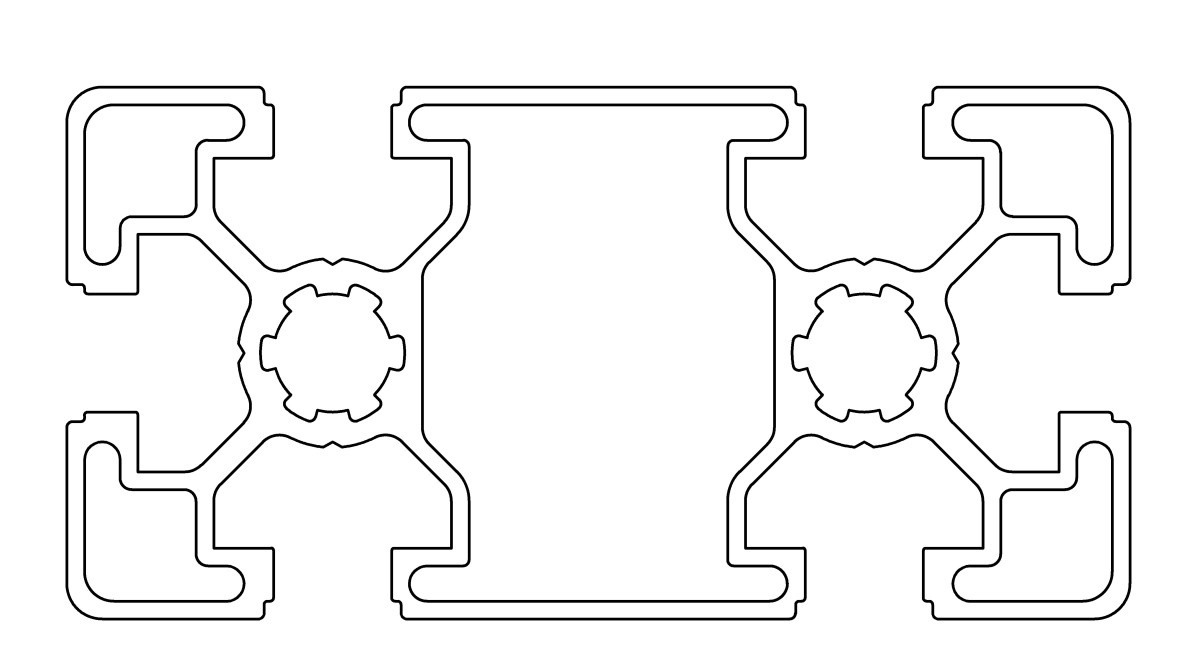

Przekrój poprzeczny |
925.76 [mm2] |
|
Środek masy X |
45,00 [mm] |
|
Środek masy Y |
22,25 [mm] |
|
Geometryczne momenty bezwładności |
Ix 189589,00 [mm4] |
|
Geometryczne momenty bezwładności |
IY 772906,00 [mm4] |
|
Współczynnik wytrzymałości przekroju na zginanie |
Wx 8427,10 [mm3] |
|
Współczynnik wytrzymałości przekroju na zginanie |
Wy 17178,80 [mm3] |
|
Waga nominalna |
2,5 [kg/m] |
Kalkulator ugięcia konstrukcyjnego profilu aluminiowego
Narzędzie to dostarcza przybliżonych, teoretycznych wyników, których nie możemy zagwarantować w praktyce.
Konfiguracje konstrukcyjnych profili aluminiowych
Podparcie profilu skrajne
Profile wspornikowe
Profile stałe
